mekanika teknik menjadi salah satu mata pelajaran inti yang wajib dikuasai siswa kelas 10 jurusan teknik. Materi semester 2 biasanya mencakup gaya, momen, dan kesetimbangan struktur sederhana. Artikel ini menyajikan contoh soal mekanika teknik kelas 10 semester 2 lengkap dengan pembahasan agar kamu lebih siap menghadapi ujian.
Setiap soal dirancang berdasarkan kompetensi dasar yang umum diajarkan di SMK maupun SMA. Pembahasan dibuat bertahap sehingga mudah dipahami, bahkan bagi pemula sekalipun. Simak baik-baik setiap langkah penyelesaiannya.
Konsep Dasar yang Perlu Dipahami Sebelum Mengerjakan Soal
Sebelum masuk ke contoh soal, kamu harus memahami tiga konsep utama: gaya, momen, dan reaksi tumpuan. Gaya adalah besaran yang memiliki nilai dan arah, sedangkan momen adalah hasil kali gaya dengan jarak tegak lurus terhadap titik putar. Reaksi tumpuan adalah gaya yang muncul sebagai respons dari beban yang bekerja pada struktur.
Dalam mekanika teknik, kesetimbangan menjadi syarat utama agar struktur tidak bergerak. Ada tiga persamaan kesetimbangan yang sering dipakai: jumlah gaya vertikal sama dengan nol, jumlah gaya horizontal sama dengan nol, dan jumlah momen sama dengan nol. Ketiga persamaan ini akan selalu digunakan dalam hampir semua soal.

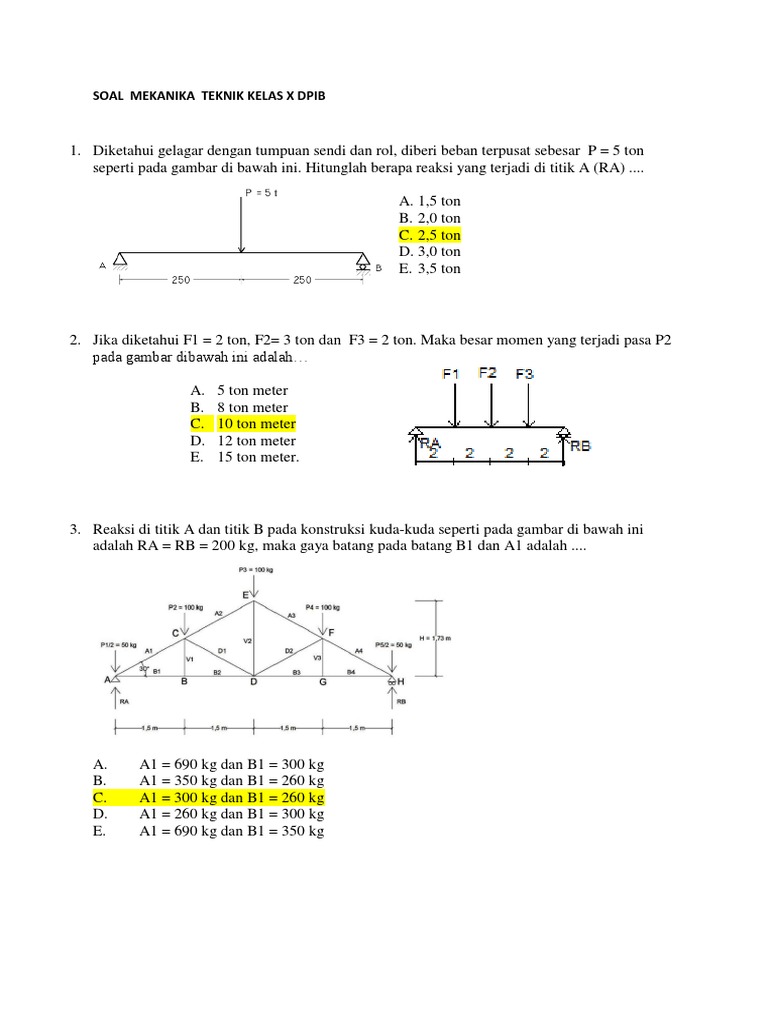

Contoh Soal 1: Menghitung Reaksi Tumpuan pada Balok Sederhana
Soal pertama membahas balok sederhana dengan tumpuan sendi dan rol. Sebuah balok AB panjang 6 meter ditumpu di A (sendi) dan B (rol), menerima beban terpusat 10 kN di titik C yang berjarak 2 meter dari A.
Langkah pertama adalah menggambar diagram benda bebas dan menentukan reaksi vertikal di A dan B. Gunakan persamaan momen terhadap titik A untuk mencari reaksi di B, lalu gunakan persamaan gaya vertikal untuk mencari reaksi di A.
Penyelesaian: ΣMA = 0 → RB × 6 – 10 × 2 = 0 → RB = 3,33 kN. Kemudian ΣFy = 0 → RA + RB = 10 → RA = 6,67 kN. Jadi reaksi di A sebesar 6,67 kN dan di B sebesar 3,33 kN.
Tips Mengerjakan Soal Reaksi Tumpuan
- Selalu buat diagram benda bebas terlebih dahulu.
- Tentukan arah reaksi dengan asumsi awal, jika hasil negatif berarti arahnya berlawanan.
- Perhatikan satuan, pastikan semua dalam satuan yang konsisten (Newton, meter).
Contoh Soal 2: Menghitung Momen Gaya pada Titik Tertentu
Soal kedua menguji pemahaman tentang momen gaya. Sebuah gaya 15 N bekerja pada batang horizontal sepanjang 4 meter. Gaya membentuk sudut 30 derajat terhadap batang dan bekerja di ujung batang.
Momen dihitung dengan rumus M = F × d × sin θ, di mana d adalah jarak dari titik putar ke titik kerja gaya. Dalam kasus ini, titik putar di pangkal batang, sehingga d = 4 meter.
Penyelesaian: M = 15 × 4 × sin 30° = 15 × 4 × 0,5 = 30 Nm. Momen yang dihasilkan sebesar 30 Newton meter searah jarum jam.
Contoh Soal 3: Kesetimbangan Gaya pada Sistem Katrol
Soal ketiga melibatkan sistem katrol sederhana yang sering muncul di ujian semester 2. Sebuah beban 100 N digantung pada katrol tetap, dan ditarik dengan gaya F agar sistem dalam keadaan setimbang.
Untuk katrol tetap, keuntungan mekanisnya sama dengan 1. Artinya gaya tarik F harus sama dengan berat beban agar sistem seimbang. Maka F = 100 N.
Jika katrolnya bergerak, gaya yang dibutuhkan menjadi setengah dari beban, yaitu 50 N. Namun pada soal ini katrol tetap, sehingga jawabannya tetap 100 N.
Jenis-Jenis Katrol yang Perlu Diketahui
- Katrol tetap: gaya tarik sama dengan beban, hanya mengubah arah.
- Katrol bergerak: gaya tarik setengah beban, tetapi jarak tarikan dua kali lipat.
- Katrol majemuk: kombinasi beberapa katrol untuk memperbesar keuntungan mekanis.
Contoh Soal 4: Menentukan Gaya Batang pada Rangka Sederhana
Soal keempat membahas rangka batang sederhana berbentuk segitiga. Dua batang bertemu di satu titik dengan beban vertikal 20 kN di titik puncak. Sudut antara batang dan horizontal masing-masing 45 derajat.
Gunakan metode titik simpul dengan menjumlahkan gaya di titik puncak. Karena simetris, gaya pada kedua batang sama besar. Dari keseimbangan vertikal: 2 × F × sin 45° = 20 kN.
Penyelesaian: F × 0,707 = 10 → F ≈ 14,14 kN. Jadi masing-masing batang mengalami gaya tarik sebesar 14,14 kN.
Kesimpulan
Menguasai contoh soal mekanika teknik kelas 10 semester 2 membutuhkan latihan rutin dan pemahaman konsep yang kuat. Mulailah dari soal sederhana seperti reaksi tumpuan dan momen, kemudian tingkatkan ke soal rangka batang.
Jangan lupa untuk selalu memeriksa kembali satuan dan arah gaya dalam setiap perhitungan. Dengan berlatih secara konsisten, kamu akan semakin percaya diri menghadapi ujian akhir semester.
